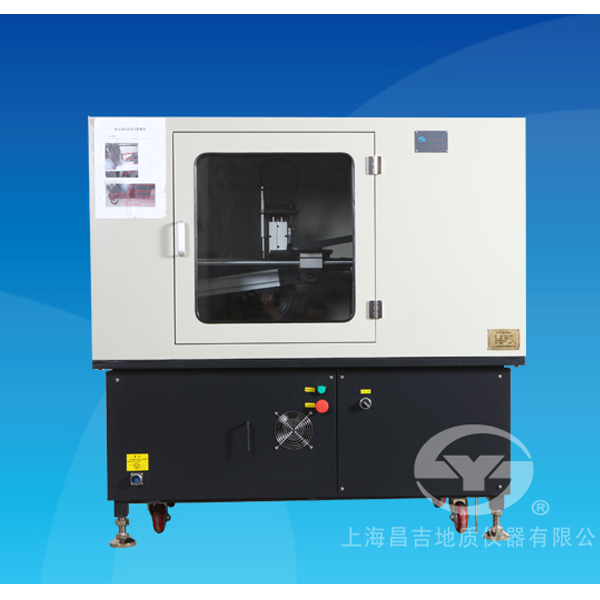

上海昌吉SYD-0719自动车辙试验仪(普及型)

品  牌:昌吉|上海昌吉

型  号:SYD-0719

市场价:98000

促销价:<请联系客服>

img1 img2
上海昌吉SYD-0719:工作方式:非浸水试验;试模尺寸:300mm×300mm×50mm(标准);可对30~100mm厚度的试件进行车辙试验;温度测量通道数量:1路;试验时间:60~240(min);可同时做试件数量:1个; 试件养生数量:3个

客服热线:021-58357237 18016479018 17321321081

详细介绍

本仪器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的,适用于沥青混合料的高温抗车辙能力的测定,也可用于现场沥青混合料的高温稳定性试验。

上海昌吉SYD-0719技术特点

1、本仪器为落地式结构,采用笔记本电脑控制技术,测试过程自动控温、自动计时、实时显示车辙的位移量,并自动记录位移曲线,打印报表。

2、试验时同时显示时间与位移、时间与温度变化曲线,为研究沥青混合料车辙特性的科研单位提供实践依据。

3、本仪器能够在试验温度40℃~80℃,轮压为0.7MPa下进行车辙试验,标准试验时间为60min。

4、采用绝对温度传感器采集温度,PWM调制方进行式温度控制,温度稳定性高,无过冲,长时间试验无温度漂移(杜绝了一般热电偶温度传感器长时间工作温度漂移对试验数据的影响)。

5、采用高精度的A/D(16位)、D/A(16位)模块,确保位移测量及温度控制的精度和分辨率。恒温箱采用外循环加热方式,温场均匀。

6、采用气压式加载方式,操作方便,加载压力准确。


上海昌吉SYD-0719技术指标及参数

① 主要技术指标

⑴ 试验轮的碾压速度:42±1次/分钟(单程)

⑵ 试验小车运动距离:(230±10)mm

⑶ 试验轮的橡胶硬度:78±2(60℃,国际标准硬度)

⑷ 试验轮与试模的接触压强:(0.7±0.05)Mpa(60℃时),可调范围0.5~1.2(Mpa)

⑸ 试件温度:60℃±0.5℃

⑹ 温度测量精度:±0.1℃

⑺ 位移测量范围:0~30(mm)

⑻ 位移测量精度:±0.01mm

⑼ 恒温箱的控制范围:(40~80)℃(可任意设定),控制精度±1℃

② 主要技术参数

⑴ 工作方式:非浸水试验

⑵ 试模尺寸:300mm×300mm×50mm(标准);可对30~100mm厚度的试件进行车辙试验

⑶ 温度测量通道数量:1路

⑷ 试验时间:60~240(min)

⑸ 可同时做试件数量:1个

⑹ 试件养生数量:3个

⑺ 碾压运动方式:试验轮动

⑻ 整机外形尺寸:1320×750×1400mm(长×宽×高)

⑼ 整机重量:250kg

⑽ 工作电源:AC380V、50Hz,10A,三相四线制、带零线

SYD-0719自动车辙试验仪仪器配套清单(出厂标配)

序号 名称 单位 数量
1 车辙试验仪主机 1
2 计算机 1
3 打印机 1
4 380V电源线 1
5 试模50mm 3
6 空气压缩机 1
7 使用说明书  1
8 合格证书 1
9 产品保修卡 1


SYD-0719自动车辙试验仪仪器安装所需试剂、器材

序号 名称 规格和要求 数量
1 三氯乙烯 工业级500mL 5瓶
2 黄油   500g
3 台秤 量程15kg,精度0.5g 1台

说明:

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管,请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。
